最全的弱电CAD设计图纸各系统图例
栏目:技术文档 发布时间:2024-01-23 信息来源:星火网防科技
很多对智能化弱电图纸不是很了解的弱电同仁来说,有些弱电图标确实一时让人无法识别,或者你在绘制弱电CAD设计图纸的时候,找不到好的弱电设计图标。现在我们一起来看看

很多对智能化弱电图纸不是很了解的弱电同仁来说,有些弱电图标确实一时让人无法识别,或者你在绘制弱电CAD设计图纸的时候,找不到好的弱电设计图标。现在我们一起来看看弱电行业中常见的14大系统图例,资料在微信群,有需要的可以下载收藏!

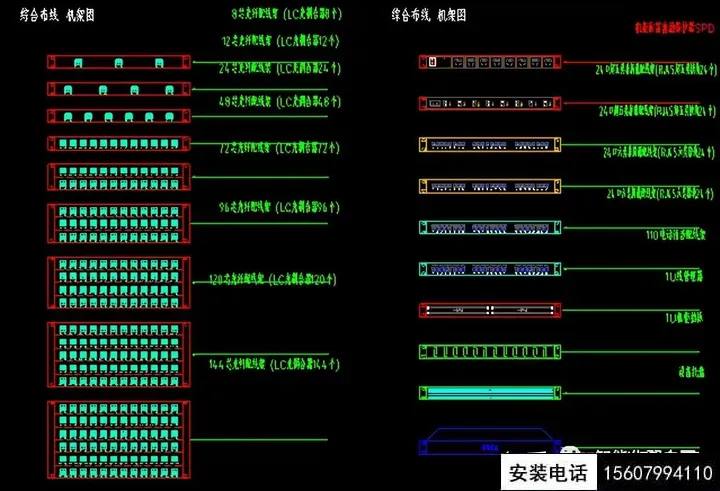

一、综合布线

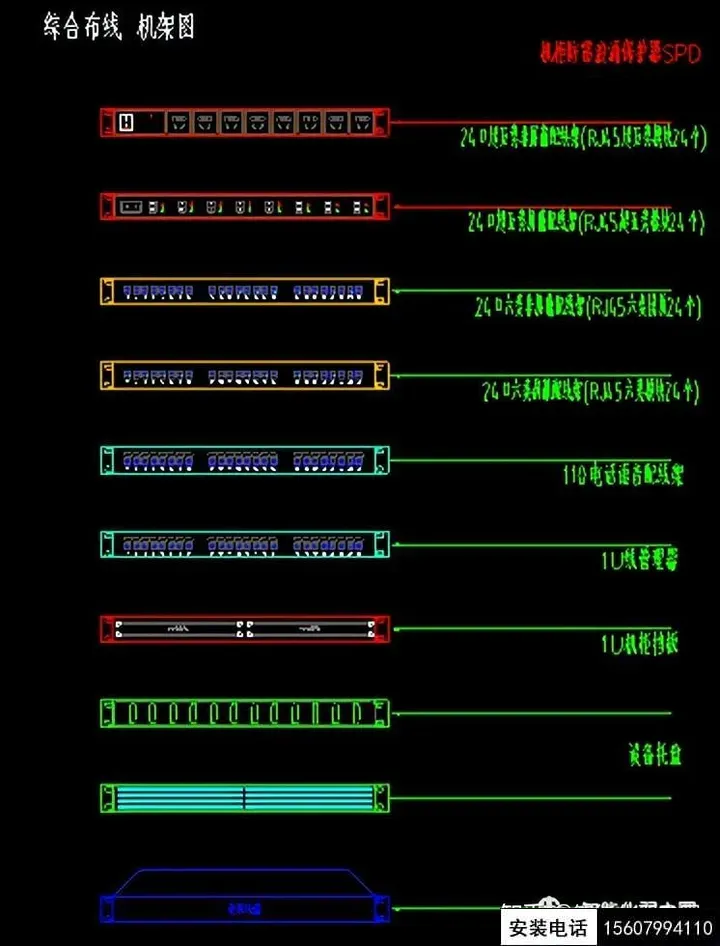

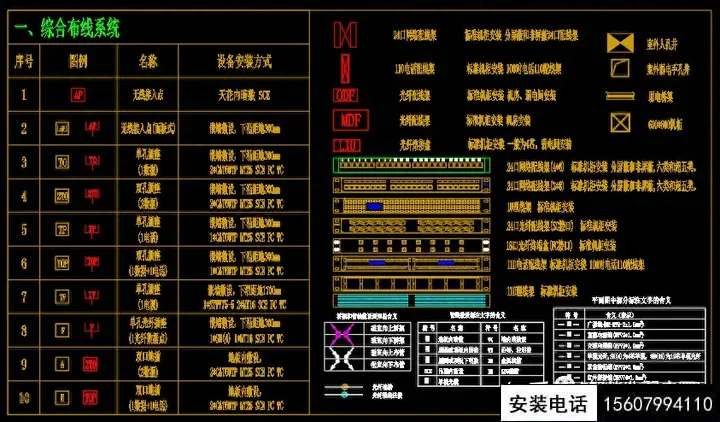

综合布线弱电图标提供了强电插座,网络插座,电话插座,TV插座,光纤插座,AP接入点,网络配线架,电话配线架,光纤配线架,光纤熔接盘等等。



二、视频监控

视频监控系统涉及到的弱电设计图标主要有半球摄像机,球机,枪机,全景摄像头,高考抛物摄头,NVR,IPSAN,矩阵,流媒体服务器,解码器,电脑终端,开关电源等等。

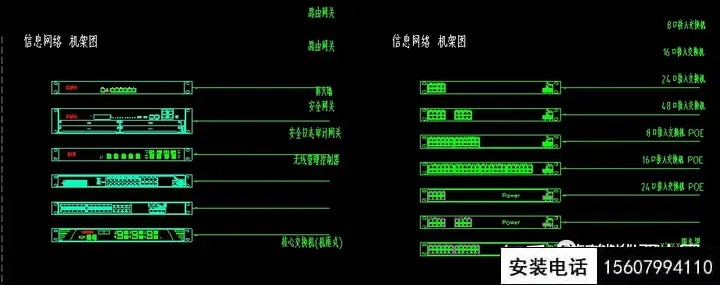

三、计算机网络

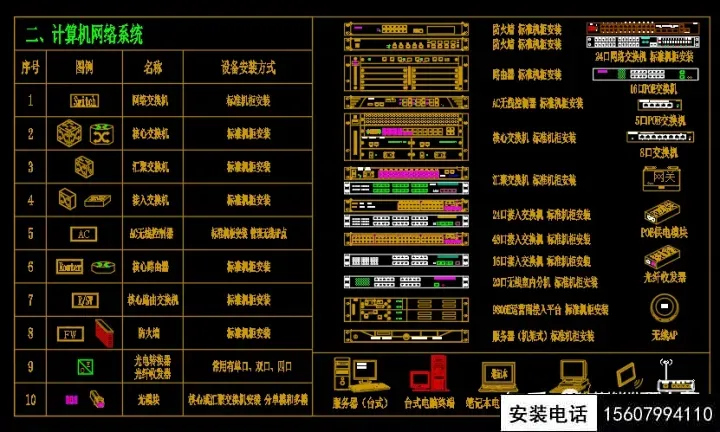

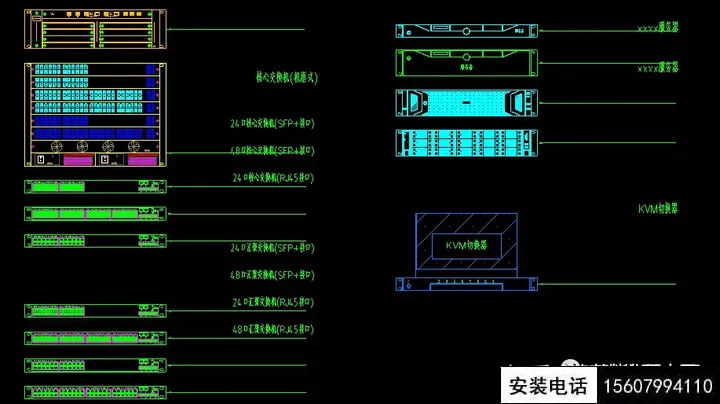

常用的计算机弱电设计图标主要有核心交换机,汇聚交换机,接入交换机,AC控制器,路由器,防火墙,光模块等等。



四、安防报警、周界防范、巡更

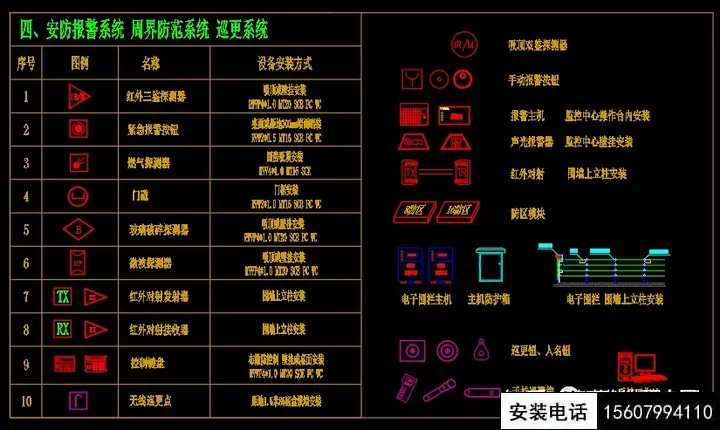

安防报警、周界防范、巡更系统弱电设计图标主要有红外探测器,紧急报警按钮,燃气探测器,门磁,红外对射,无线巡更点等等。

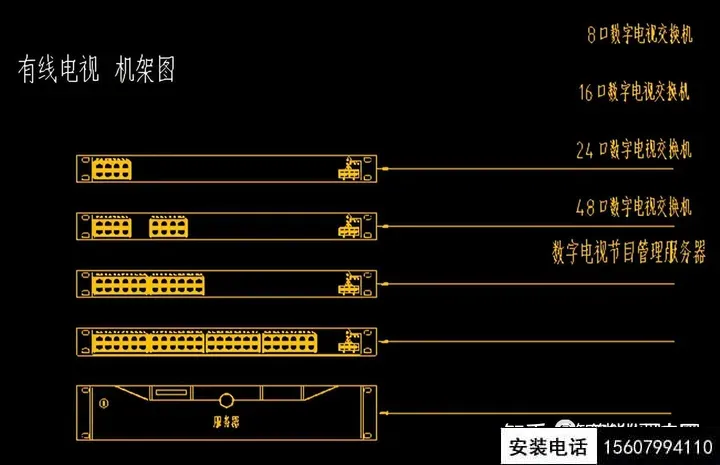

五、有线电视

有线电视系统弱电设计图标主要有光发射机,光接收机,放大器,分支器,分配器等组成。

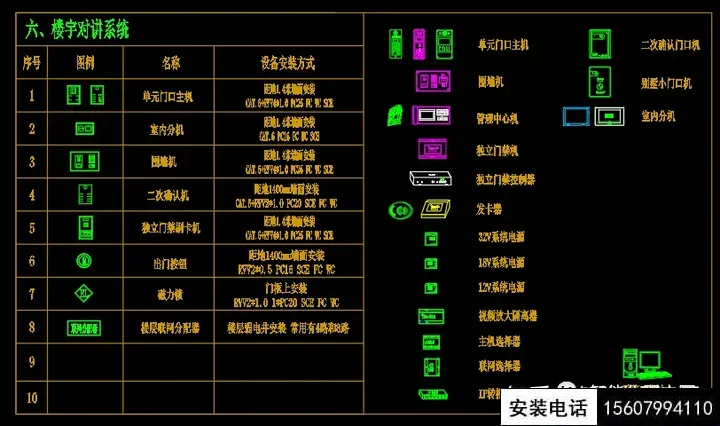

六、楼宇对讲

楼宇对讲有单元门口主机、室内分机、围墙机、出门按钮、磁力锁,管理中心机,门禁控制器等组成。



七、一卡通系统

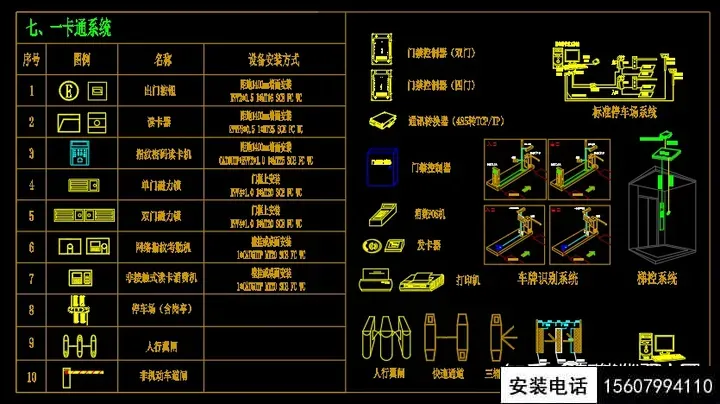

一卡通系统弱电设计图标主要有出门按钮、读卡器,指纹读卡机,门禁控制器,单门磁力锁,双门磁力锁等组成。

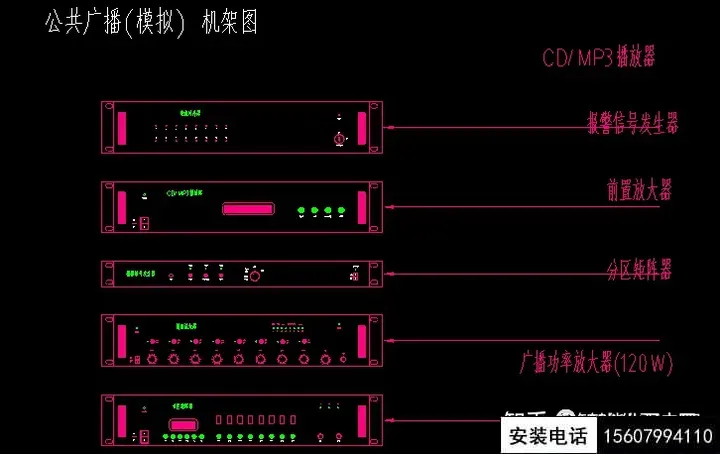

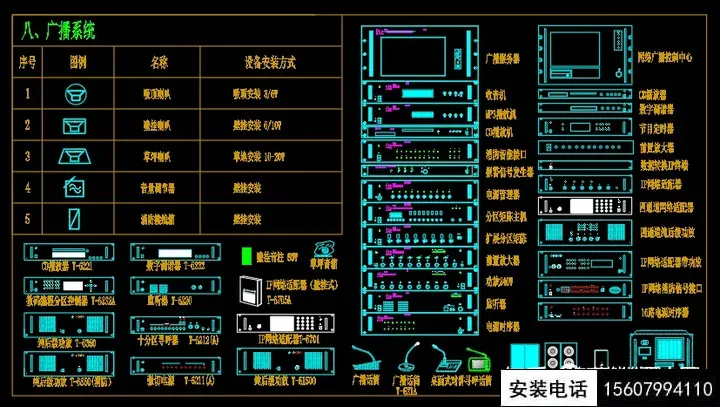

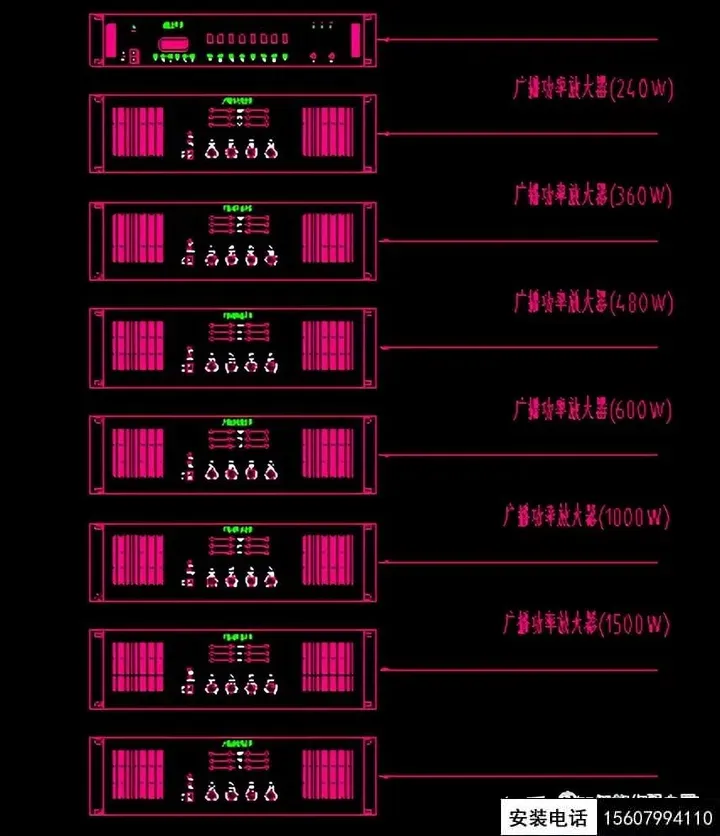

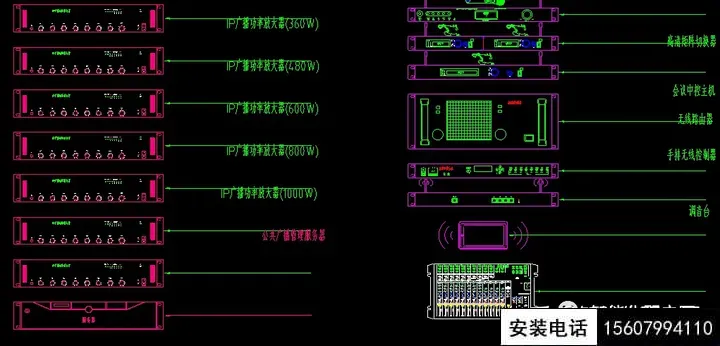

八、广播系统

广播系统弱电设计图标主要包括吸顶喇叭,网络广播服务器,节目定时器,功放,音柱等组成。

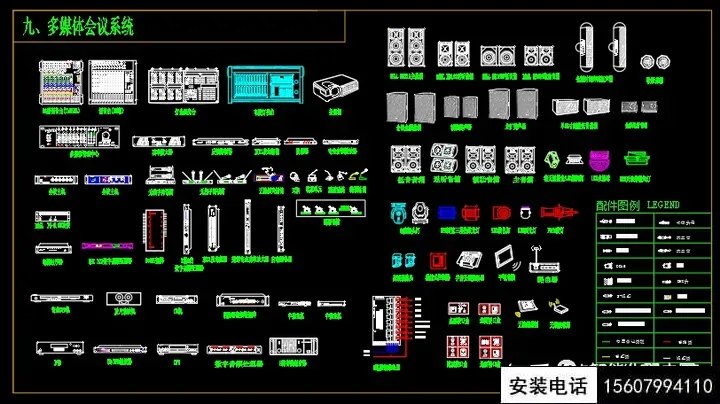

九、多媒体会议系统

多媒体会议系统弱电设计图标主要调音台,灯光调光台,投影机,功率放大器,专业音频播放器,会议主机,无线手持话筒等组成。



十、信息发布系统

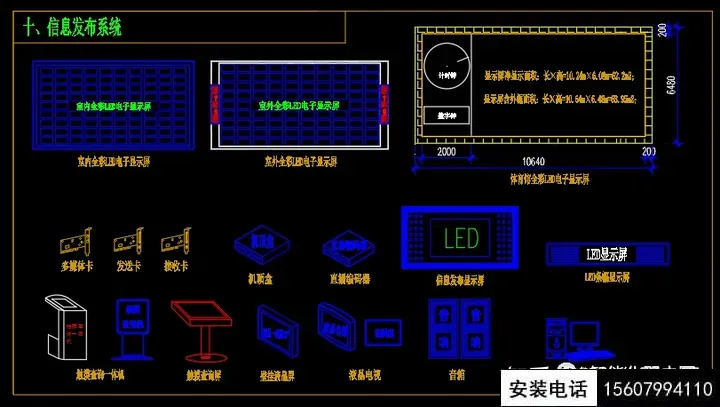

信息发布系统弱电设计图标主要有LED屏,LCD屏,发送卡,接收卡,音箱等组成。

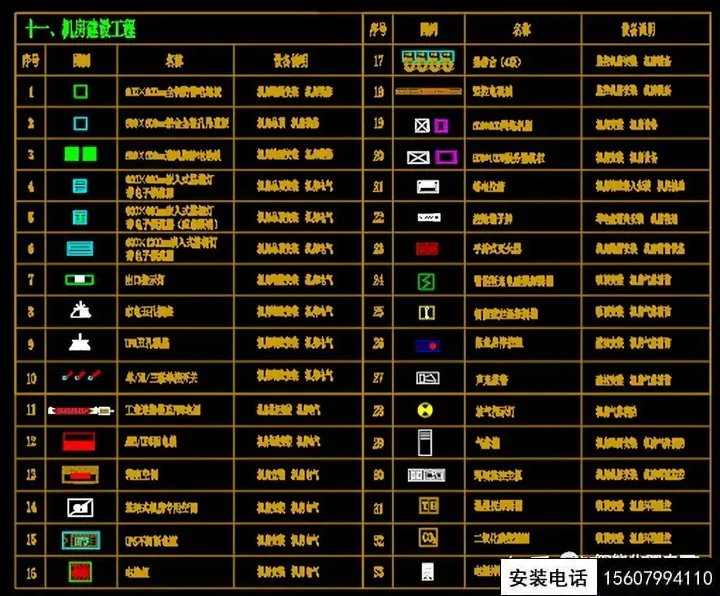

十一、机房建设工程

机房建设工程弱电设计图标包括防静电地板,微孔吊顶板,服务器机柜,灭火器,烟感探测器,监控电视墙等组成。



十二、防雷接地系统

防雷接地系统弱电设计图标主要有电源二级防雷,信号防雷,监控二合一防雷器等等。

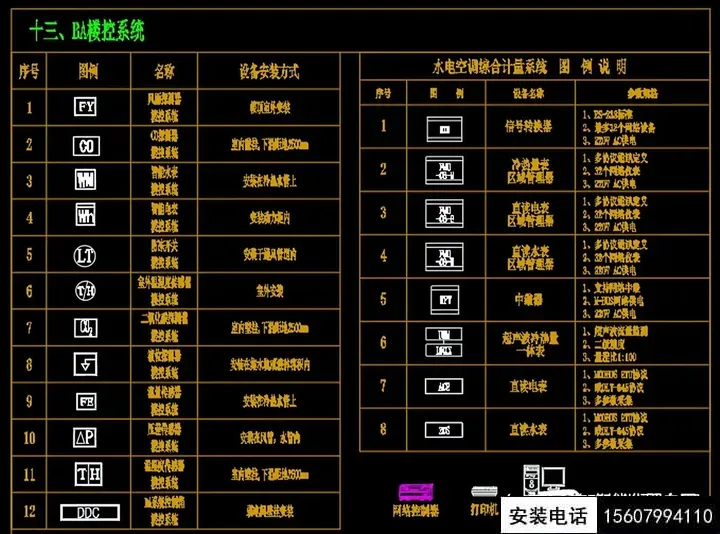

十三、BA楼控系统

BA楼空系统弱电设计图标主要有风雨探测器楼控系统,智能水表楼控系统,智能电表楼控系统等等。



十四、智能家居

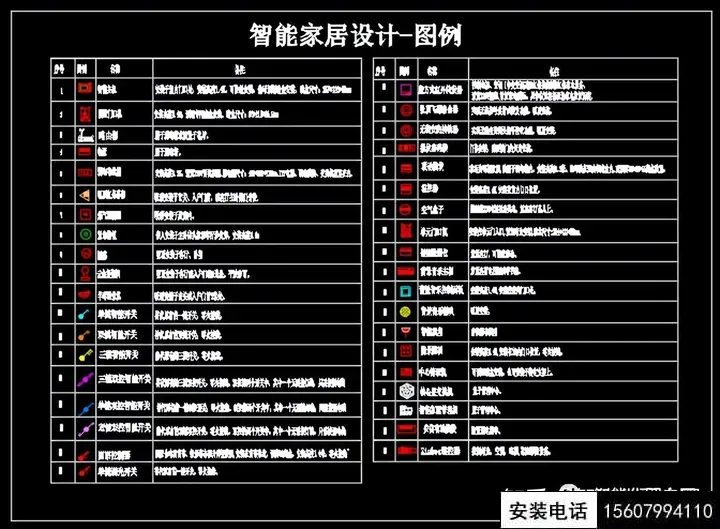

智能家居弱电设计图标主要有路由器,别墅门口机,智能主机,电源,烟感,云台摄像机,紧急按钮等组成。
