前言

在做智能化弱电项目时，涉及到摄像头远距离数据传输时，都会优先考虑使用光纤。光纤传输具有带宽大、传输距离远、抗干扰性强等优点。但是在光纤熔接结束之后，有没办法快速知道光纤熔接已经接通并已经达到技术标准了？今天我们一起来聊聊检测光纤施工是否达到标准的方法。

01、红光笔测试

光纤熔接结束后，对光纤通断进行测试，使用最多的工具就是红光笔，功能类似网线测试中的网线测线仪。测试方法非常简单，光纤尾纤接头接到红光笔，红光笔设备发射可见光，另外头查看光纤是否有红光出现，用来判断光纤中间是否有断开的地方。

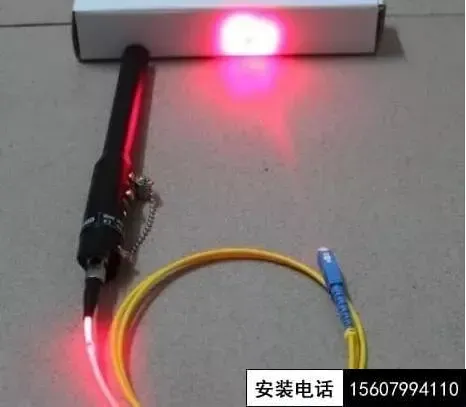

红光笔测试

现在最新的光纤红光笔都是支持尾纤FC接口，尾纤ST接口，尾纤SC接口，已经足够满足我们的需求了，通过打光的方式验证光纤通断，非常方便。光纤红光笔价格非非常便宜，市面上的普通光纤红光笔价格也就几十块钱，性价比非常高。

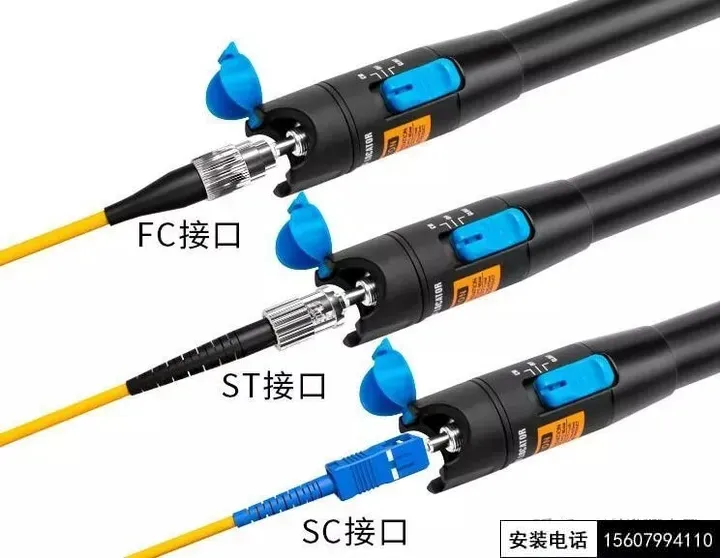

红光笔接口

红光笔测试，一头接入尾纤，另外头可以看到出现红色可见光。

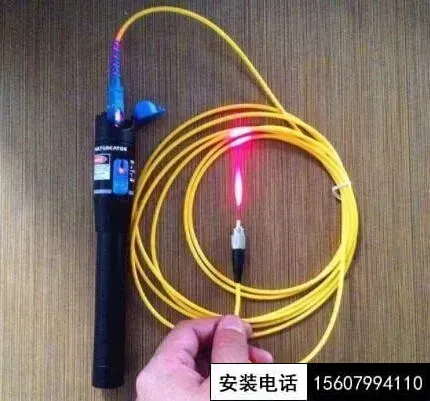

红光笔测试-1

红光笔测试-2

02、光功率计测试

光功率计主要作用是测试光纤光功率的相对损耗。一般是红光笔打光测试正常后，但光纤网络仍然存在问题需要用到这个工具来测试光功率值。

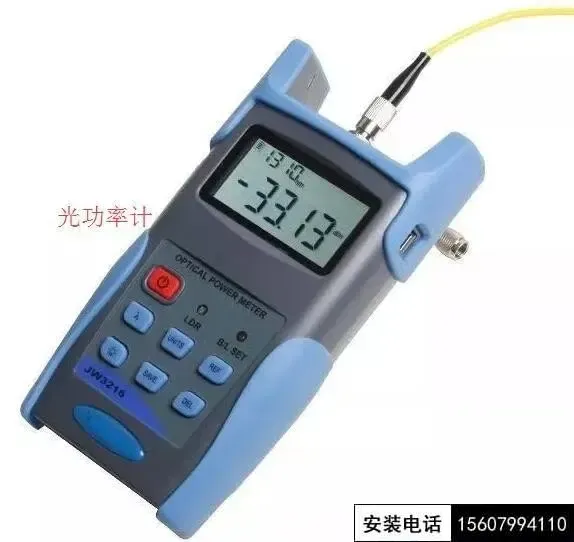

光功率计

在光纤收发器规格参数中规定了接收灵敏度的值，使用光功率计测试光纤的光功率，只要小于这个值，就说明光纤中有折叠或者光纤品质差，需要更换光纤。

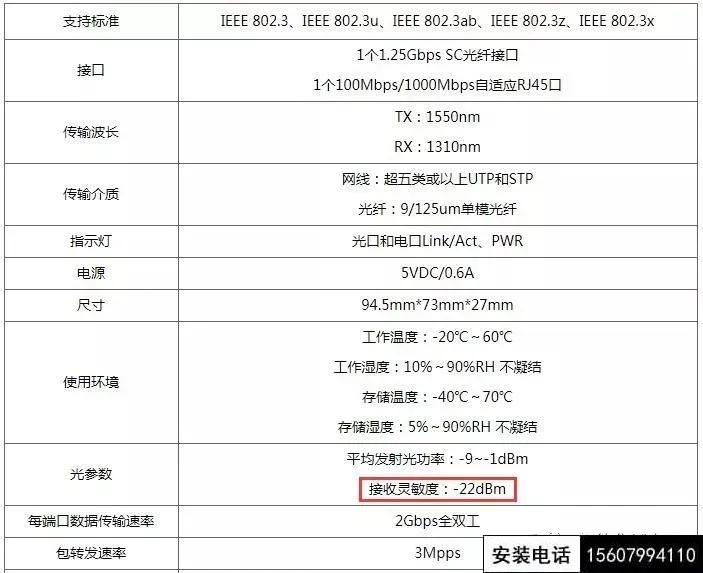

光纤收发器规格参数

03、光纤传输系统测试验收

参考综合布线系统工程验收规范GB/T 50312-2016，光纤链路测试需要对综合布线系统工程所有的光纤连接器件进行清洗，并应将测试接收器校准至零位。具体可以参考该标准附录C光纤信道和链路测试。

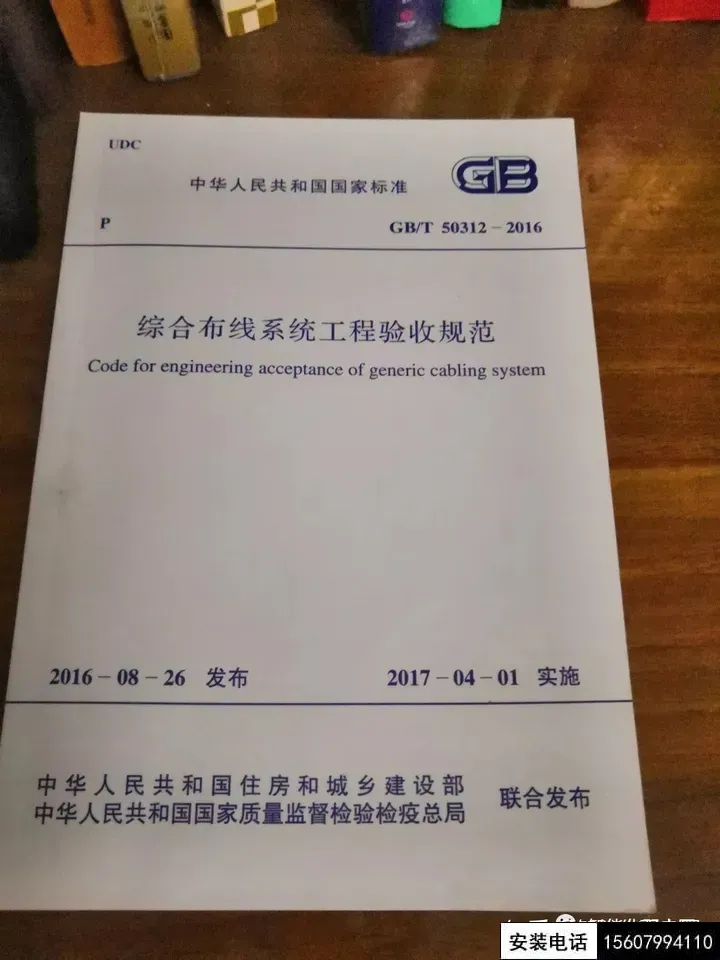

综合布线验收规范

综合布线工程所采用光纤的性能指标及光纤信道指标应符合设计要求，并应符合下面规范。

①不同类型的光缆在标称的波长，每公里的最大衰减值应符合下面表格规范。

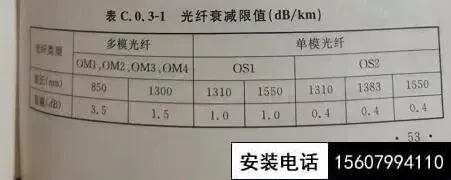

光纤衰减限值

②光缆布线信道在规定的传输窗口测量出的最大光衰减不应大于下面表格的数值，该指标应已包括光纤接续点与连接器件的衰减在内。

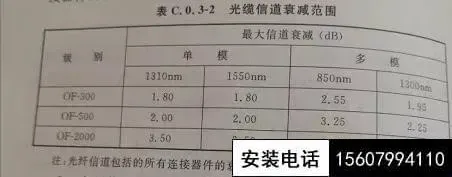

光缆信道衰减范围

总结

光纤实施是属于综合布线系统的一部分，一般在垂直干线子系统和建筑群子系统应用较多，需要遵循综合布线系统工程设计规范。部署实施结束后，可以使用红光笔或者光功率计对光纤链路通断性以及光功率等参数进行测试。
