安规电容的概念相信很多人都知道，安规电容是指电容器失效后，不会导致电击，不危及人身安全的安全电容器。但具体安规电容起什么作用？有什么样的特点呢？特别明白的人不多，今天就来给大家普及一下安规电容相关的知识。

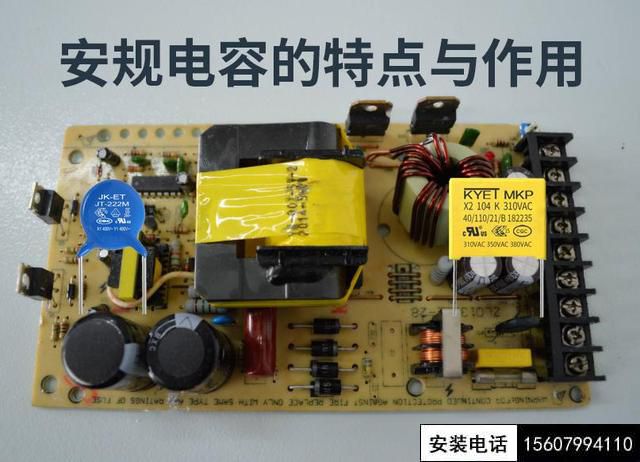

1、安规电容的种类与作用。

安规电容主要为分X和Y安规电容，它的最大的特点就是保护电路的安全，就是这种电容器损坏、失效以后，电路不会危害到我们的人身安全。

2、安规电容可不可以取消不要？

安规电容既然失效也不会出现安全问题，是不是直接就能不要了，这样不就节省很多钱？这种想法是错误的，安规电容主要用于像开关电源这样的电路中，而这种电源一般都是需要强制过认证的，不然产品无法销售。安规起到电源滤波作用，分别对共模、差模干扰起滤波作用，如果没有这些电容，可能产品会出EMC方面的问题，无法通过相关认证。所以安规电容绝对不能节省掉。

3、X、Y安规电容在电路中如何使用？

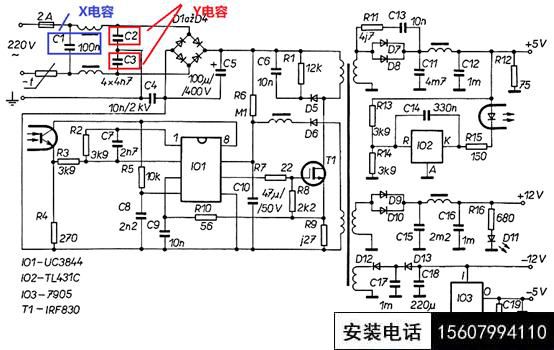

下面是一个经典的电路图，我们通过电路图详细为大家介绍X、Y安规电容的用法。

我们家庭用的电，一般有三个线，也就是零线N，火线L，地线G。

X安规电容：用于零线与火线之间，如上图C1，它在电路中起到的作用就是差模滤波。

Y安规电容：用于零线与地线、火线与地线之间，如上图的C2 C3电容，它的作用是共模滤波。

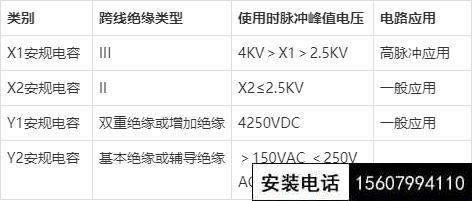

4、X、Y安规电容的区别。

两者的容量差别很大，X电容容量很大，Y电容的容量就极小，一般X电容是uF级，Y电容是nF级。

5、X2安规电容的额定电压

目前市面上的普通X2安规电容是275VAC，好的X2安规电容的额定电压已经变成310VAC/350VAC/380VAC。

安规电容的作用是什么？其实在我们的生活中安规电容有很广泛的应用，安规电容作为安全电容括安规X电容及安规Y电容，具体有安规电容作滤波用;安规电容作旁路用等，起着时刻保护使用者的安全作用，安规电容一般是用于高压保护。

安规电容

安规电容之所以称之为安规，它是指用于这样的场合：即电容器失效后，不会导致电击，也不危及人身安全。安规电容包含X电容和Y电容两种，它普通电容不一样的是，普通电容即使在外部电源断开之后，它内部储存电荷依然会保留很长一段时间，但是安规电容不会出现这个问题。安规电容大多数为蓝色、黄色、灰色以及红色等。

安规电容在电源中的作用

我们都知道电容在电路中是为了阻隔直流电，通过交流电的作用，所以电容常用于级间耦合、滤波、去耦、旁路及信号调谐。而一般安规电容都是作用于抗干扰电路中的滤波作用，在电源滤波器中，安规电容起到电源滤波作用，从而分别对共模，差模干扰起滤波作用。

1、安规电容作滤波用

滤波是安规电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1uF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中，大电容（1000uF）滤低频，小电容（20pF）滤高频。

安规电容作为滤波电容用，可比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。

2、安规电容作旁路用

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。

安规电容应用

安规电容的应用是十分广泛，广泛应用于小家电产品、电源产品、机电马达，LED灯饰、充电器、不间断电源等

1、抑制电磁干扰

抗电磁干扰是X电容最常见的作用，一般两根引脚跨接在零线和火线之间，适用于高频、直流、交流、耦合，跨接脉冲电路中，能够能承受过压冲击，一般与电阻并联使用，目的是起到泄放电荷作用；

2、阻容降压

阻容降压也是X电容经常用到的，特别对于成本低廉成品，电容降压的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。同时在电容器上串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。因此，电容降压实际上是利用容抗限流，而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。如下图

3、滤波

X2安规电容器可以用作直流滤波使用，可以并联使用。

2、Y安规电容应用

很多隔离式开关电源在初级和次级上加Y电容是为了给次级的共模电流提供一个回路到初级，减少共模电流对输出的影响。Y电容串接在高压地和低压地之间，有时会采用两个Y电容串联是为了提高高压地和低压地之间之间的耐压，有时候会出现耐压不足的情况，导致安规电容打耐压过不了，可以选用高压陶瓷电容作为Y电容，Y电容通常接法有四种情况：

1、输入端,和共模电感形成滤波器,L和N分别对PE加；

2、储能大电容正负端对PE加；

3、输出端对PE加；

4、变压器原副边跨接。
