一、项目概况

XXXX项目由1#、2#综合楼、老年公寓楼、门诊楼等4栋楼组成，1#、2#综合楼、地上3层，1层局部商业其余皆为客房，老年公寓楼地上11层，门诊楼地上三层，含门诊影像病房等科室。

1、需求分析

随着社会的发展,老龄化日趋严重，关爱呵护老人成为了不可避免的话题， 可惜“树欲静而风不止，子欲养而亲不待”。不过养老院逐渐被人们接受，同时 智能化型养老院模式更加被人们青睐。养老院最重要的还是要考虑老人入住的体 验，为老人创造一个舒适、便捷、安逸、轻松、自由、愉快的生活养老环境。因 此，如何将智能化的系统融入养老院，并与之完美结合才是发展的关键。

2、设计范围

本项目的设计应体现“高效节能、高端定位”的特色，并符合现行相关设计 规范要求。根据项目的特点，弱电智能化系统地设计范围有如下子系统：综合布线系统、视频监控系统 、有线电视系统、背景音乐系统、报警系统 、医护对讲系统、移动看护系统、机房装修。

二、综合布线系统

1、系统介绍

综合布线系统涉及电话网络的系统布线，是建筑群信息化建设的基础，为楼控、媒体发布、办公自动化提供底层的链路支持，并为日后的系统扩容提供了基础保障；本项目综合布线系统设计有工作区子系统、管理间子系统、设备间子系统，分布于院区各个办公、生活需要的地方。

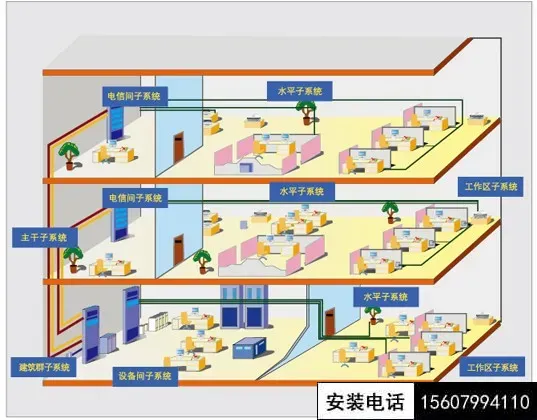

系统分为三大子系统，分别为工作区子系统、管理间子系统、以及设备间子系统，为二级星型拓扑结构。

方案采用成熟、先进、实用的技术，进行系统的优化设计，采用模块化、开放式的结构，以适应系统的灵活组网、扩充升级的需要，实现信息共享、资源共享和科学管理。

支持医院的数据、图文、图像等多媒体业务的需要，满足数字信号的传输，以实现资源共享等功能。

2、系统设计

本次综合布线系统总体设计如下：

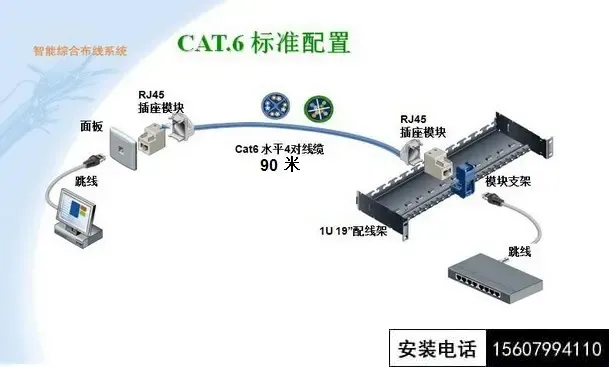

（1）整个综合布线系统采用6类解决方案，设计为分层星型拓扑结构，分为语音网和数据网，均为非屏蔽网。所有产品除在建筑物内的干线及水平线缆外，均应是模块化设计，只要变换跳线即可完成语音、数据从任何一个信息点到中心的连接。

（2）语音主干采用三类25/50/100对大对数通信电缆，每个语音点在主干占用2对线对。

（3）考虑到网络速度提升很快，为将来10G网络打好基础，数据主干采用50μm室内6/12芯多模光缆。

（4）水平信息点保证数据及语音端口可以互换使用。

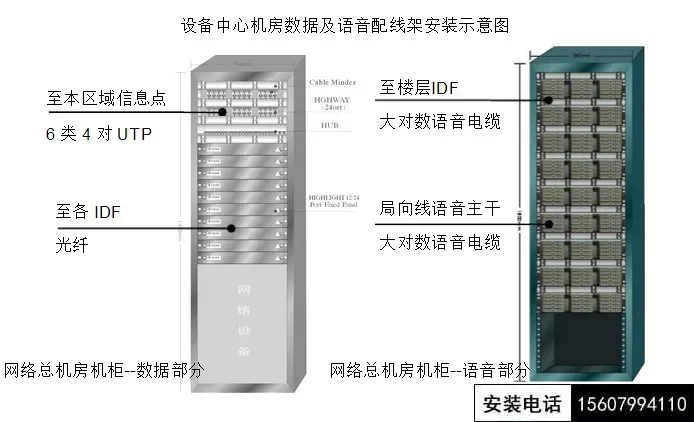

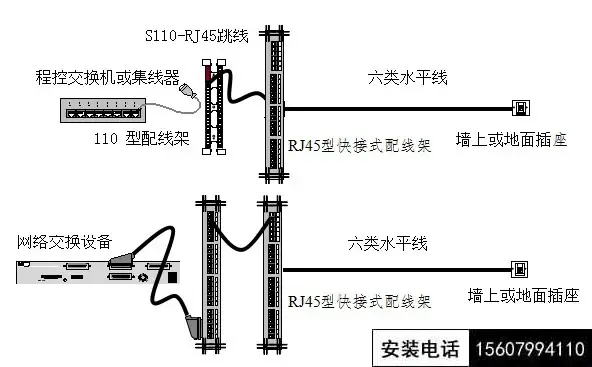

（5）楼层管理区均采用19”标准机柜，水平配线架采用模块化配线架，放置于标准机柜，连接水平线缆和网络设备；垂直主干配线架采用机架式光纤配线架，放置于标准机柜，连接垂直光纤和网络设备。

三、计算机网络系统

1、系统概述

XXXX计算机网络设备系统设置三套计算机网络系统，即业务内网（PACS+HIS）、外网（互联网+OA办公系统）以及监控设备网，三套网络相互隔离，形成结构合理的计算机网络系统，并在此基础上建立能满足办公和管理需要的软硬件环境，开发并运行各类信息库和应用的系统，可以使楼内各部门综合运用现代信息网络与现代数字技术，转变传统工作模式，实现办公、商务、事务一体化管理与运行。

2、计算机网络系统设计

计算机网络系统在综合布线系统基础上由以下三部分构成：

监控设备网——覆盖建筑的各楼层通信干线，采用万兆/千兆位以太网技术，以提供高速和大通信容量。

监控设备网拓扑

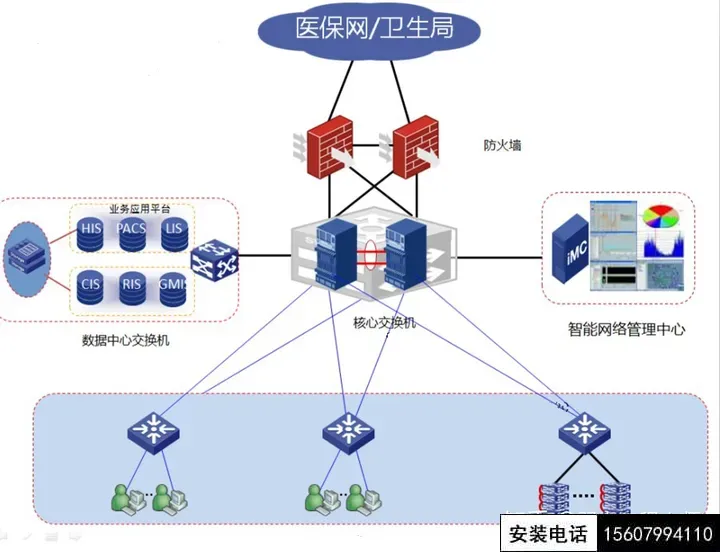

内网——主要是连接在楼层配线架中的集线器上的工作站点和服务器构成的子网，子网通过集线器或路由器与主干网连接在一起。局域网采用千兆以太网到桌面。

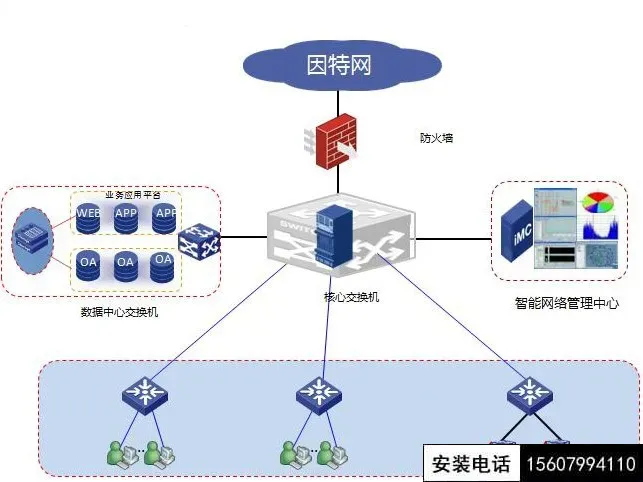

内网拓扑图

外网——是建筑与外界的数据通信链路，由此构成建筑内的开放网络系统，用户可通过快速以太网接入Internet。并辅之以无线接入、普通电话接入、光缆或DDN专线接入等方式，实现远程办公。

外网拓扑图

根据实际使用情况在建筑内部可划分为多个独立子网，通过划分IP子网的方式把不同物理位置的成员组成一个协作团体，共用服务器组，实现资源共用、信息互换，不同子网之间互不可见，从而隔离内部不同网段以提高内部安全性。建立完善的网络管理系统，加强内部的身份认证和权限管理以防范内部安全隐患。
