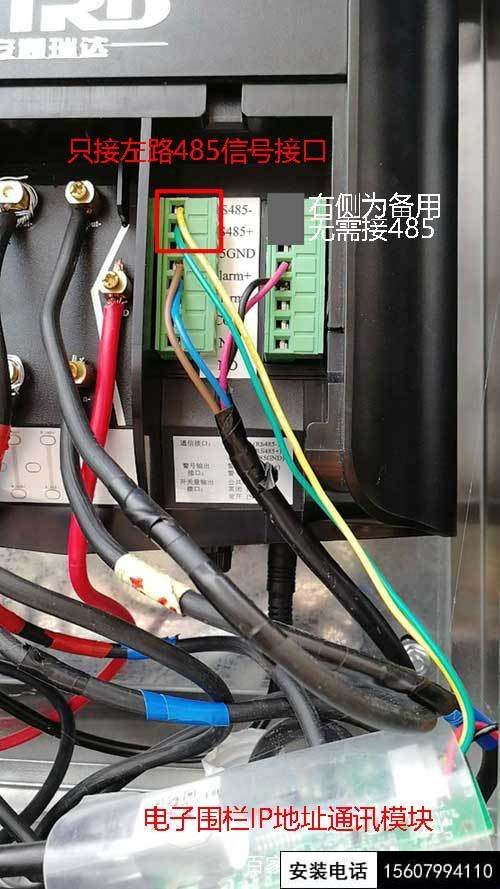

电子围栏系统通讯线连接规则

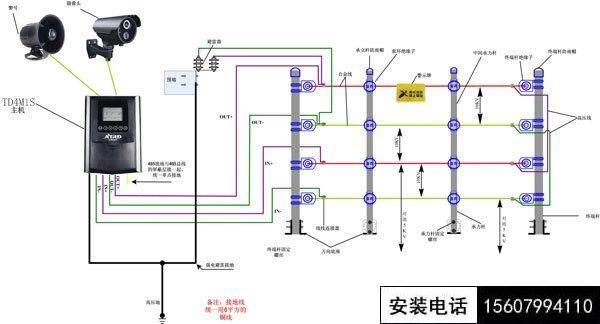

①一个防区为一个串接回路自发射部分到前端围栏，再到接收部分，必须串联，不得并联，不得分支。

②导线跨越交叉处，必须使用耐高压导线连接（高压线），不可使用其他材质线材替代，以免造成导电或短路、阻止过大断线等现象。

③导线与导线之间，导线与金属导体之间，均必须有足够的空间间隙，以免易发生短路情况。

④整个围栏假设好后应有良好的接地系统，接地点与电力线路的接地点应分开，接地电阻应小于4欧姆。

⑤合金导线之间的连接，可采用二种方式。一是用自身缠绕法连接，接头应绕紧，不少于五圈。二是用线线连接器连接，先将需连接的两导线头，穿入连接器中，再用钳子将导线压紧在连接器中。由于压接不一定很紧，可能有松动，所以还需将二个头分别绕在自身导线上，缠绕必须贴紧被缠绕的合金线，缠绕圈数不少于5圈，后续我公司将采用线夹以替代线线连接器，节省材料采购成本以及方便安装，更美观。

⑥应避免不相同的金属线。因为不同性质的金属连接在一起，会有电化学反应造成腐蚀，故耐高压绝缘线的内芯和合金线的材质必须是同种材质。

电子围栏之围栏线安装：

1、电子围栏原则：

1)一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联。导线跨接处，必须使用耐高压导线连接，以免造成间隙不够大或短路等现象。

2) 接地的原则，接地点一般选择在电子围栏的末端，但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。

3) 强电及避雷器必须有良好接地，接地电阻<10Ω。

4) 强电与弱电接地必须分开并≥4m

2、电子围栏安装要点：

1) 围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的网线分几次安装

2) 展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。可以四根同时展放，但注意不要交叉。

3)　紧线：将合金线的一端用线线连接器(或自我缠绕)固定在一端终端杆绝缘子上，然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内，最后穿入紧线器，用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上。然后调整紧线器使4条线同时绷紧并相互平行。平行的多条线应同时拉紧。
